Perangkat Jaringan

Kartu jaringan  (Network Interface Card/ LAN Card)

Sebuah kartu jaringan (LAN Card) yang terpasang pada slot ekspansi pada sebuah motherboard  kom puter server maupun workstation (client) sehingga komputer dapat dihubungkan kedalam sistem jaringan. Dilihat dari jenis interface-nya pada PC terdapat dua jenis yakni perinperal component interconnect (PCI) dan industry standart architecture (ISA), yang umum sekarang ini adalah kabel UTP Cat5e (kabel standard UTP yang mendukung kecepatan Gigabit).

            Pada umumnya network card ada yang sudah built-in dengan Motherboard dari komputer atau laptop, akan tetapi banyak komputer rakitan sendiri tidak memasukkan card ini pada motherboardnya, jadi anda harus membeli sendiri kartu jaringan tersebut – hanya bila anda akan menggunakan komputer tersebut terhubung dengan system jaringan local.

Fungsi NIC

·         Media pengirim data ke komputer lain di dalam jaringan

·         Mengontrol data flow antara komputer dan sistem kabel

·         Menerima data yang dikirim dari komputer lain lewat kabel dan menerjemahkannya ke dalam bit yang dimengerti oleh computer

·         sebagai jembatan dari komputer ke sebuah jaringan computer

·         mengubah aliran data paralel dalam bus komputer menjadi bentuk data serial sehingga dapat ditransmisikan di atas media jaringan

Macam-macam slot yang digunakan NIC

Gb. 1 – Motherboard dengan PCI adapters

1. PCI Adapter

PCI (Peripheral Component Interconnect) adalah bus yang pada awalnya dirancang untuk menggantikan Bus ISA/EISA yang dipakai dalam system komputer IBM. Dirilis pertama kali tahun 1992 dan masih banyak dipakai sampai sekarang ini untuk komputer desktop yang mempunyai slot PCI tentunya. Dari jenis adapter jaringan ada dua macam pemakaian yaitu yang untuk adapter jaringan kabel dan untuk adapter jaringan wireless atau jaringan nirkabel. Gambar berikut menunjukkan slot PCI pada motherboard komputer dan kartu jaringan PCI untuk LAN dan untuk wireless.

2. USB Adapter

USB (Universal Serial Bus) adalah standard Bus serial yang mempunyai design asimmetris dan di design sebagai slot yang sangat praktis untuk menghilangkan perlunya tambahan slot PCI pada komputer. USB mempunyai kemampuan PnP (Plug and Play – pasang dan mainkan) sehingga saat dipasang di komputer tidak memerlukan suatu reboot komputer. Kartu jaringan wireless USB, yang banyak dipakai karena sifatnya yang praktis dan banyak dipakai untuk jaringan wireless. Tidak ada network card LAN yang memakai slot USB kecuali yang dari jenis wireless. Kartu jaringan wireless ini ada beberapa macam tergantung standard technology yang digunakan, meliputi:

Gb 2 – Berbagai macam USB adapters

1.      jenis USB wireless-B yang beroperasi berdasarkan standard Wireless 802.11B dan bekerja dengan kecepatan maksimum 11 Mbps menggunakan frequency band 2,4 GHz, berbagi jaringan dengan kapasitas keluaran secara real sampai 7 Mbps. Mempunyai jangkauan yang bagus tapi mudah dipengaruhi oleh interferensi radio.

2.      Jenis USB dengan wireless-G yang beroperasi berdasarkan standard Wireless 802.11G dan bekerja dengan kecepatan maksimum 54 Mbps, yang merupakan pengembangan dari versi 802.11b. Ada beberapa model yang menggunakan technology wireless-G ini yang dipercepat dengan ditambah teknologi MIMO yang bisa menghasilkan kecepatan sampai 180 Mbps ideal.

3.      Jenis USB dengan wireless-N yang menggunakan standard technology wireless cepat 802.11N. Awalnya masih draft (belum final) akan tetapi hampir semua pabrik pembuat piranti wireless mengadopsi technology ini. Anda tidak perlu khawatir masalah compatibility dari standard wireless-N ini karena setiap produk wireless-N yang lulus uji certifikasi “Wi-Fi Certified” berarti dia sudah teruji kompatibilitynya dengan jaringan standard sebelumnya 802.11B/G. biasanya ditandai dengan tanda certifikasi “Wi-Fi Certified”. Jenis USB adapter wireless ini biasa digunakan baik untuk komputer desktop maupun notebook. Gambar berikut ini menunjukkan beberapa model kartu jaringan USB dan tanda certifikasi “Wi-Fi Certified” baik untuk wireless-G (yang compatible dengan wireless-B) maupun yang untuk wireless-N (yang compatible dengan wireless-B/G). Kecepatan terakhir dari teknology wireless N ini bisa mencapai 450Mbps dengan metoda “three spatial data streams”.

4.      Jenis USB dengan wireless AC. Ini adalah teknology wifi genenrasi ke lima (802.11ac) dengan kecepatan menembus gigabit sampai 1300Mbps seara teori. Banyak sudah yang menggunakan teknology wireless ac ini baik dari wireless router , multimedia adapter maupun wireless AP.

Gb 3 Sebuah PCMCI cardbus adapter

Ada juga beberapa model piranti USB ini menggabungkan technology 802.11N dan 802.11A mengahsilkan adapter wireless –N dengan dual-band 2,4 GHz dan 5 GHz yang biasanya bekerja secara simultan, memungkinkan anda memakai frequency band 5 GHz untuk kebutuhan applikasi atau aktivitas yang memerlukan bandwidth intensif yang tinggi seperti streaming High Definition media. Jaringan dengan frequency band 5 GHz ini relative lebih kebal terhadap interferensi dari frequency band 2,4 GHz dimana frequency 2,4 GHz ini banyak dipakai oleh peralatan rumah tangga seperti cordless phone, open microwave, pembuka garasi automatis, dll. Untuk adapter wireless dual band anda bisa memilih untuk bekerja di 2.4GHz atau 5GHz band tergantung jaringan anda.

Sekarang ini sudah diperkenalkan generasi ke 5 dari jaringan Wifi yaitu 802.11ac yang bisa memberikan kecepatan sampai 1300Mbps, sebut saja Netgear A6200 USB wifi 5G adapter dual band. Jaringan dari router Wifi router 5G ini juga sudah diperkenalkan oleh Netgear dan Buffalo ac router.

3. CardBus /PCMCIA

            Kartu jaringan Cardbus atau PCMCIA yang dipakai pada slot Cardbus atau PCMCIA dari notebook. Network card dari jenis Cardbus ini lebih banyak dipakai untuk jaringan wireless juga, walaupun pada awalnya banyak diproduksi adapter LAN dengan speed 10 Mbps di era laptop jaman dulu yang tidak dilengkapi dengan onboard, sekarang sudah tidak ada lagi dipasaran untuk Cardbus kartu LAN 10 Mbps. Cardbus banyak dipakai untuk wifi network baik dari standard 802.11b/g/n.

4. ExpressCard

Gb 4 Express Card Adapter

Kartu jaringan dari jenis ExpressCard adalah jenis baru yang mulai banyak diadopsi oleh notebook belakangan ini mulai akhir tahun 2006-an. Keuntungan utama dari technology ExpressCard dibanding CardBus adalah peningkatan bandwidth yang sangat dramatis dibanding technology Cardbus.

Kenapa begitu? Kartu jaringan ExpressCard mempunyai koneksi langsung kepada system bus melalui suatu jalur X1 Express PCI dan USB 2.0, sedangkan Cardbus menggunakan controller interface yang hanya memakai interface PCI. ExpressCard mempunyai kapasitas keluaran bandwidth maksimum sampai 2,5 Gigabit per second melalui PCI Express dan keluaran dari USB 2.0 sampai 480 Mbps khusus untuk masing-2 slot ExpressCard. Sementara untuk Cardbus menggunakan share bus dengan keluaran maksimum sampai 1,06 Gigabits per second saja secara sharing bersama-sama. Sementara itu, power yang dipakai hampir separuh (1.5 V dan 3.3 V) dari power yang dipakai Cardbus (3.3 V dan 5.0 V).

Disamping untuk wireless-N ExpressCard adapter, jenis ExpressCard ini juga ada yang digunakan untuk ExpressCard Gigabit LAN adapter dengan konektor RJ-45. Dengan ExpressCard LAN ini memungkinkan anda melakukan koneksi ke jaringan Gigabit Switch dengan stabilitas yang ultra-solid pada kecepatan tinggi. Sangat bagus untuk activitas yang membutuhkan bandwidth berlebihan seperti media high definition (HD media), publishing media berkualitas tinggi, jaringan berkapasitas tinggi, data sharing maupun database.

Hampir semua komputer desktop maupun notebook sudah dilengkapi dengan adapter kartu jaringan, khusus untuk laptop atau notebook disamping dilengkapi adapter onboard NIC, mereka juga sudah dilengkapi dengan Wi-Fi baik yang berbasis 802.11B/G maupun yang seri terbaru sudah dilengkapi dengan Wi-Fi berbasis 802.11N yang juga compatible dengan 802.11B/G.

5. PCI Express USB 3.0 Adapter

Gb 5 PCI Express USB 3.0 adapter

Sejak 2006, sudah mulai banyak produk computer yang melengkapi motherboardnya dengan PCIexpress dengan tersedianya slot PCIe. Sekarang ini banyak produk yang memanfa’atkan slot PCIe ini antara lain USB port PCI Express adapter. PCIe adapter ini mengusung port USB 3.0 SuperSpeed. Lihat juga mengenal lebih dekat USB 3.0.

Salah contoh dari adapter PCIe USB 3.0 ini adalah TRENDnet 2-Port USB 3.0 PCI Express Adapter TU3-H2PIE. USB 3.0 ini PCI adapter ini mempunyai 2 port type A yang bisa digunakan pada komputer yang mempunyai slot PCI Express. Adapter ini dilengkapi dengan konektor power dari PC 4-pin untuk memberikan kekuatan power kepada perangkat USB yang terhubung kepada USB portnya. Kecepatan data transfer sungguh luar biasa sampai 5 Gbps lebih dari 10 kali lipat kecepatan transfer rate dari USB 2.0 yang hanya sampai 480 Mbps. Tentunya port USB ini bisa dipakai juga (compatible) dengan perangkat USB type 2.0. Tentunya kalau dpakai pada perangkat USB 2.0 kecepatannya yach mengikuti jenis USB 2.0. Jadi kecepatan transfer rate bisa maksimum jika menggunakan perangkat USB 3.0 juga misal external Hard disk dari Iomega eGo 2 TB USB 3.0.

Masih ada satu lagi, mini PCI-Express card wireless adapter. Adapter ini biasa diselipkan di slot mini PCI di laptop yang umum digunakan pada kebanyakan laptop untuk Wi-Fi adapter nya. Jenis ini tidak umum buat user karena harus membongkar laptop yang tidak mungkin dilakukan oleh user kebanyakan.

Macam-macam Kabel yang digunakan dalam topologi jaringan

1.      Kabel Coaxial

Coaxial atau kabel coax adalah kabel yang paling umum digunakan untuk transmisi sinyal video. Dalam kabel koaksial terdapat tembaga padat di pusatnya yang berfungsi sebagai konduktor. Konduktor ini dibungkus oleh lapisan insulator, kemudian oleh foil dan lapisan ‘metal shielded’ sebagai konduktor luar dan akhirnya dibungkus lagi dengan lapisan paling luar yaitu PVC jaket.

Semua sebutan umum "RG" (contoh: RG-6, RG-11, RG-59 dll) berlaku untuk berbagai jenis kabel koaksial. Beberapa orang mungkin berpikir nama "coaxial" atau "coax" berarti "kabel dengan F-koneksi" atau "kabel antena" tapi nama itu bisa memberi klasifikasi yang jauh lebih luas. Kabel koaksial adalah semua kabel yang terdapat dua konduktor di dalamnya dan ini bisa mencakup semua jenis kabel video yang umum seperti S-video dll. RG adalah singkatan dari "Radio Guide".

Berbagai macam kabel koaksial dan perbedaannya

Sebutan “RG” Yang paling umum saat ini adalah RG-59, RG-58, RG-11, RG-8 dan RG-6. RG-8 dan RG-58 adalah coaxes ohm 50, digunakan dalam transmisi radio atau dalam jaringan komputer, RG-58 kabelnya agak lebih kecil dan RG-8 kabelnya lebih besar. Sebagai kabel 50 ohm, kedua jenis ini tidak cocok untuk karya video.

            RG-59, RG-11 dan RG-6 adalah semua jenis kabel 75 ohm, dengan RG-11 sebagai kabel yang terbesar, RG-6 ditengah-tengah dan RG-59 sebagai kabel yang terkecil. RG-6 adalah kabel yang paling sering didistribusikan dan yang paling banyak digunakan. Karena kabel RG-6 digunakan untuk menghubungkan TV set ke CATV (cable television) signal distributor, maka kabel ini juga sering dinamakan sebagai kabel rumah. RG-6 adalah penerus kabel RG-59. RG-59 dan RG-6 keduanya sangat umum dalam penggunaan a/v di rumah, ini dikarenakan ukuran mereka yang kompatibel dengan berbagai konektor. Keduanya tersedia dalam berbagai jenis, dengan lapisan shield, dielektrik, jaket, dan bahan pusat konduktor yang berbeda. Kabel koaksial yang digunakan untuk aplikasi video sebagian besar memiliki nominal impedansi 75 ohm.
untuk penjelasan kelebihan dan kekurangannya bisa akan saya bahas di bawah ini

Untuk kegunaannya bisa anda lihat di bawah ini

Kelebihan dan kekurangan kabel Coaxial menurut jenisnya:

Karena yang paling umum digunakan dalam Topologi jaringan yaitu RG-58 dan RG-8, maka saya hanya menjelaskan2 kabel tersebut

1. Kabel Coaxial Thinnet ( Kabel RG-58 )

Kabel Coaxial Thinnet atau Kabel RG-58 / 10base2 (penjelasan 10base2 ada dibawah)  biasa disebut dengan kabel BNC, singkatan dari British Naval Connector. Sebenarnya BNC adalah nama konektor yang dipakai, bukan nama kabelnya.

Kelebihan menggunakan kabel RG-58 adalah :

1.      Fleksibel, mudah dipakai untuk instalasi dalam ruangan.

2.      Dapat langsung dihubungkan ke komputer menggunakan konektor BNC.

Spesifikasi teknis dari kabel ini adalah :

1.      Mampu menjangkau bentangan maksimum 185 meter.

2.      Impedansi Terminator 50 Ohm.

Supaya komputer dapat terhubung ke jaringan thicknet, diperlukan transceiver. Koneksi antara Network Adapter Card dengan transceiver dibuat dengan menggunakan drop cable untuk menghubungkan Transceiver dengan Attachment Unit Interface ( AUI ) pada Network Adapter Card. Interface dari AUI berbentuk DB-15

Bila dibandingkan antara Thicknet dengan thinnet, instalasi kabel thicknet jauh lebih sulit karena sifatnya lebih kaku dan tidak fleksibel. Tetapi melihat kapasitas data dan jarak yang bisa dijangkau, jenis kabel ini masih menjadi favorit sebagai penghubung antar gedung.

2. Kabel Coaxial Thicknet ( Kabel RG-8 )

Kabel Coaxial Thicknet atau Kabel RG-8 / 10base5 (penjelasan 10base5 ada dibawah) adalah kabel coaxial yang dipakai untuk instalasi antar gedung, Spesifikasi kabel ini sama dengan dengan Kabel Coaxial Thinnet, hanya bentuk fisiknya lebih besar. Karena lebih besar, kabel ini dapat menampung data yang lebih banyak sehingga cocok untuk instalasi sebagai backbone jaringan.

Spesifikasi Teknis dari kabel ini adalah :

1.      Mampu menjangkau bentangan maksimum 500 meter.

2.      Impedansi terminator 50 Ohm.

3.      Membutuhkan Transceiver sebelum dihubungkan dengan komputer.

Supaya komputer dapat terhubung ke jaringan thicknet, diperlukan transceiver. Koneksi antara Network Adapter Card dengan transceiver dibuat dengan menggunakan drop cable untuk menghubungkan Transceiver dengan Attachment Unit Interface ( AUI ) pada Network Adapter Card. Interface dari AUI berbentuk DB-15 Bila dibandingkan antara Thicknet dengan thinnet, instalasi kabel thicknet jauh lebih sulit karena sifatnya lebih kaku dan tidak fleksibel. Tetapi melihat kapasitas data dan jarak yang bisa dijangkau, jenis kabel ini masih menjadi favorit sebagai penghubung antar gedung.

Sesuai dengan kapasitas maksimal dari kabel coaxial, Ethernet dengan media transmisi coax hanya ada satu kecepatan transfer data (10 Mbps). Terminator yang dapat digunakan adalah terminator dengan nilai resitansi sebesar 50 OHM. Penggunaan kabel coaxial hanya memungkinkan untuk menerapkan topologfi jaringan BUS. Penggunaan kabel lebih dari yang disarankan sangat tidak dianjurkan karena dapat mengurangi performansi dari jaringan komputer tersebut.
            Kabel ini masih digunakan sebagai segmen tulang belakang (backbone) untuk penyambung di dalam sistem ethernet karena biayanya murah.

Struktur dari kabel Coaxial

Terdiri atas dua kabel yang diselubungi oleh dua tingkat isolasi. Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga. Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari dari goresan kabel.

Beberapa jenis kabel Coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik.

Jika di LIST jadi seperti ini Kabel coaxial terdiri dari :

1.      sebuah konduktor tembaga

2.      lapisan pembungkus dengan sebuah “kawat ground”.

3.      sebuah lapisan paling luar.

4.      Penggunaan Kabel Coaxial

Kabel ini sering digunakan untuk antena televisi dan transmisi telepon jarak jauh. Konektornya adalah BNC (British Naval Connector). Kabel ini terbagi menjadi 2, yaitu:
- coaxial baseband (kabel 50 ohm) –digunakan untuk transmisi digital.
- coaxial broadband (kabel 75 ohm) –digunakan untuk transmisi analog.
Kabel coaxial terkadang juga digunakan untuk topologi bus, tetapi beberapa produk LAN sudah tidak mendukung koneksi kabel coaxial.

Protokol Ethernet LAN yang dikembangkan menggunakan kabel coaxial:
10Base5 / Kabel “Thicknet” adalah sebuah kabel coaxial RG/U-8. merupakan kabel “original” Ethernet. tidak digunakan lagi untuk LAN modern.

Aturan pengguanan thicknet

o          Setiap ujung harus diterminasi dengan terminator 50-ohm .
o          Maksimum 3 segment dengan peralatan terhubung (attached device) atau berupa populated segments.

o          Setiap kartu jaringan memiliki pemancar tambaan (externaltransceiver).
o          Setiap segment maksimal berisi 100 perangkat jaringhan, termsuk repeater.
o          Maksimum panjang kabel persegment adalah 1.640 feet ( sekitar 500 meter).
o          Jarak maksimum antar segment adalah 4.920 feet( sekiutar 1500 meter).
o          Setiap segment harus diberi ground.

o          Jarak maksimum antar pencvabang dari kabel utama ke peramngkat adaklah 16 feet (sekitar 5 meter).

o Jarak minimum antar tap adalah 8 feet (sekitar 2,5 meter).

10Base2 / Kabel “Thinnet”:

adalah sebuah kabel coaxial RG/U-58.mempunyai diameter yang lebih kecil dari “Thicknet”. menggantikan “Thicknet”. tidak direkomendasikan lagi, tetapi masih digunakan pada jaringan LAN yang sangat kecil.

Aturan penggunaan thinnet

o          Setiap ujung diberi hambatan sebesar 50 Ohm.

o          Panjang maksimal kabel sekitar 100 feet (185 meter) per segment.

o          Setiap segment maksimum terkoneksi sebanayak 30 perangkat jaringan.

o          Kartu jaringan cukup menggunakan transceiver yang onboard.

o          Maksimum ada tiga segment yang terhubung satu sama lain.

o Setiap segment dilengkapi dengan satu ground.

o Panjang maksimim antar Tconnentor adalah 1,5 feet 90,5 meter).

o Panjang maksimum kabel dalam satu segment adalah 1,818 feet (555 meter).

Untuk list kabel BNC ada dibawah ini, saya tidak bisa mejelaskan 1 per 1 karena minimnya informasi tentang kabel ini.

BASIC CABLE PROPERTIES:
P/N	DIAMETER inches	LOSS/FOOT 1 GHz dB	LOSS/FOOT 6 GHz dB	MAX POWER @ 1 GHz	FREQ MAX recommended	NOTES
RG58	0.195	0.15	0.42	90 WATTS	1 GHz	Very low cost, decent performance, hams love it
RG142	0.195	0.13	0.39	500 WATTS	6 GHz
RG174	0.11	0.34	0.9	20 WATTS	3 GHz
RG178	0.08	0.45	NR	65 WATTS	3 GHz
RG214	0.425	0.07	0.3	175 WATTS	11 GHz	20 years ago was lowest loss RF cable available
RG223	0.212	0.145	0.37	90 WATTS	12.4 GHz
RG316	0.098	0.29	0.69	170 WATTS	3 GHz	recommended for hooking up short runs to 1 ghz flexible
RG393	0.390	0.07	0.20	1275 WATTS	6 GHz
LMR200	0.200	0.105	0.27	170 WATTS	6 GHz
LMR240	0.240	0.08	0.22	240 WATTS	6 GHz	The most popular cable we sell for 1-4 ghz is LMR240
LMR400	0.400	0.04	0.11	500 WATTS	6 GHz	We believe LMR is the best choice for .8-4 ghz
LMR600	0.590	0.027	0.075	900 WATTS	6 GHz
HF086	0.104	0.23	0.6		18 GHz	Use for 6-18 ghz applications
HF141	0.163	0.13	0.35		18 GHz	Use for 6-18 ghz applications

Untuk Konektor yang digunakan dalam Topologi Jaringan yaitu

1.      BNC kabel konektor

Untuk menghubungkan kabel ke T konektor.

2.      BNC T konektor

Untuk menghubungkan kebel ke komputer.

3.      BNC Barrel konektor

Untuk menyambung 2 kabel BNC.

4.      BNC Terminator

untuk menandai akhir dari topologi BUS

Konektor yang tidak digunakan pada topologi jaringan

BNC RG59



Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG59. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC RG6

Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG6. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC to BNC

Connector BNC ini adalah Konektor yang digunakan untuk menyambung kabel dari BNC RG6 BNC RG6 yang akan dihubungkan ke Monitor, TV, dan DVR. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

BNC-RCA

            Connector BNC ini adalah Konektor yang digunakan untuk merubah BNC menjadi RCA yang akan dihubungkan ke Monitor atau ke TV. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya

2. Twisted Pair

Kabel twisted pair terjadi dari dua kabel yang diputar enam kali per-inchi untuk memberikan perlindungan terhadap interferensi listrik ditambah dengan impedensi, atau tahanan listrik yang konsisten. Nama yang umum digunakan untuk kawat ini adalah IBM 3  jenis/kategori yaitu UTP, STP , dan FO (Fiber Optik)

a. Unshielded Twisted Pair

Kabel “Unshielded twisted pair” (UTP) digunakan untuk LAN dan sistem telepon. Kabel UTP terdiri dari empat pasang warna konduktor tembaga yang setiap pasangnya berpilin. Pembungkus kabel memproteksi dan menyediakan jalur bagi tiap pasang kawat. Kabel UTP terhubung ke perangkat melalui konektor modular 8 pin yang disebut konektor RJ-45. Semua protokol LAN dapat beroperasi melalui kabel UTP. Kebanyakan perangkat LAN dilengkapi dengan RJ-45. Secara singkat kabel UTP adalah murah dan mudah dipasang, dan bisa bekerja untuk jaringan skala kecil

Kategori UTP

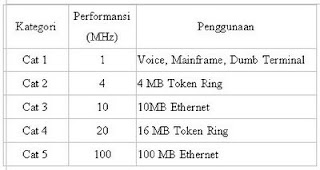

Terdapat 5 kategori (level) untuk kabel UTP. Kategori ini mendukung sinyal suara berkecepatan rendah (low-speed voice) dan sinyal LAN berkecepatan tinggi. Kategori 5 UTP direkomendasikan sebagai kategori minimum untuk instalasi LAN dan cocok untuk topologi star. Tabel berikut menunjukkan masing-masing kategori

Kelebihan UTP:

1.      Harga relatif paling murah di antara kabel jaringan lainnya

2.      Mudah dalam membangun instalasi

   Kelemahan UTP:

1.      Jarak jangkau hanya 100 m dan kecepatan transmisi relatif terbatas (1 Gbps)

2.      Mudah terpengaruh noise (gangguan).

Jenis-jenis kabel UTP

Ada berbagai jenis standar kabel UTP yang digunakan secara luas untuk audio dan komunikasi data. UTP dikelompokkan dengan istilah “Category” dan oleh karena itu nama tipe UTP diawali dengan CAT (diambil dari kata “Category“). Semakin tinggi kategori, semakin rapat lilitan ke-delapan pasang kabel yang ada dalam isolator kabel UTP. Semakin rapat lilitan kabel ini, berarti semakin tinggi bandwidth efektif dan kapasitas output yang dapat dicapai. Semakin tinggi Kategori juga berarti semakin jauh pula jangkauan sinyal yang bisa disalurkan oleh kabel serta semakin kecil resiko hilangnya sinyal.

Jaringan kabel data, baik analog maupun digital, dapat dianalogikan persis seperti jalur pipa PDAM sebagai jaringan penyalur air. Logikanya semakin besar volume air yang akan disalurkan, semakin besar pipa yang harus disediakan. Karena kita semua paham bahwa secara teori, pipa besar dapat menyalurkan volume air yang besar pula.

Namun ada satu lagi pemahaman penting yang menarik untuk dicermati. Dalam jaringan data, jika ada satu titik saja dalam sirkuit atau network karena suatu hal menjadi lambat, maka biasanya keseluruhan sirkuit atau network tersebut akan terpengaruh. Dalam contoh analogi saluran air, jika Anda memiliki pipa berukuran 4″ yang menyalurkan air dari satu titik ke titik lain, air akan mengalir dengan stabil dalam jarak yang jauh.

Namun jika air mengalir beberapa meter melalui pipa berukuran 4″, kemudian ada bagian kecil yang dipersempit menjadi berukuran 1″ maka otomatis output air yang diterima oleh ujung yang lain dari pipa hanyalah sebesar volume air yang dapat melewati pipa 1″, bahkan setelah selanjutnya diperbesar kembali menjadi 4″. Dengan juga halnya dalam jaringan. Jika Anda memiliki jaringan yang dirancang untuk mentransfer data dengan kecepatan 100Mbps namun Anda melakukan kesalahan kecil dengan memilih kabel yang tidak tepat, memotong kabel dengan keliru, atau membuat konektor dengan kualitas rendah maka keseluruhan jaringan akan menjadi lambat. Penurunan kecepatan ini terkunci pada kecepatan titik terendah dari keseluruhan koneksi jaringan. Dalam dunia hardware kondisi ini sering disebut sebagai bottle-neck.

Tips bagaimana cara memilih kabel yang tepat? Silakan cermati kategori Kabel UTP yang banyak beredar berikut ini

Kabel UTP jenis CAT3

Kabel kategori 3 adalah kabel standar yang digunakan dalam industri telekomunikasi. Selama beberapa tahun belakangan tipe kabel ini masih digunakan secara luas di seluruh industri telekomunikasi. Kabel tipe ini bisa membawa data dengan kecepatan lebih dari 10Mbps. Untuk kepentingan transfer data dalam sirkuit audio atau transfer data kecepatan rendah biasanya cukup digunakan tipe kabel CAT3.

Kategori kabel ini banyak diminati karena relatif murah dan tersedia dalam berbagai pilihan dari segi jumlah isi inti kabel dalam 1 unit kabel UTP. Ada beberapa pilihan kabel yang dapat dipilih sesuai kebutuhan. Ada yang berisi 2-pasang, 4-pasang, 6-pasang, 16-pasang, 25-pasang bahkan lebih. Konduktor dalam kabel ini terdiri dari beberapa kawat yang dililit berpasangan dengan isolator kabel yang dilengkapi dengan kode warna. Kode warna dari pasangan kabel yang ada pada CAT3 dimulai dengan “putih/biru” sebagai pasangan pertama
dan dilanjutkan dengan urutan kode warna grafik sesuai jumlah pasangan kabel.

Kabel UTP jenis CAT5

Kabel kategori 5 dipilih menjadi standar kabel UTP semenjak pertama kali kabel UTP populer dan digunakan untuk aplikasi komunikasi jaringan/data. Kabel CAT5 biasanya terdiri dari empat pasang kabel. Kabel ini diperuntukkan bagi aplikasi data hingga 100MHz. Tapi, meski kabel data UTP umumnya dinamakan “kabel CAT5″, Jangan keliru antara CAT5 dengan CAT5E. Kabel CAT5 sangat identik dengan kabel CAT5E kecuali bahwa kabel CAT5E memiliki standar keseragaman dan kerapatan lilitan pasangan kabel yang lebih tinggi.

            Kabel UTP jenis CAT5E

Kabel Kategori 5E adalah standar industri baru untuk instalasi kabel data UTP. Kabel ini biasanya juga terdiri dari empat pasang kabel. Rating bandwidth kabel CAT5E adalah 100Mbps, namun bandwith maksimalnya bisa mencapai 1000Mbps jika diinstall dengan standar kualitas yang ketat. Saat ini CAT5E adalah standar baru untuk semua konstruksi kabel UTP. Oleh karenanya saat ini kabel CAT5E sudah tersedia secara luas dengan kualitas yang lebih tinggi daripada CAT5 dengan harga dasar yang hampir sama seperti CAT5. Bahkan beberapa perusahaan sudah menghentikan penggunaan kabel CAT5 dalam instalasi jaringan mereka.

Kabel UTP jenis CAT6

Kabel kategori 6 adalah standar kabel UTP dengan sertifikasi resmi paling tinggi. Kabel ini identik dengan CAT5E namun telah memenuhi standar yang lebih ketat bukan hanya soal kerapatan lilitan tiap pasang kabel namun juga termasuk tingkat penyaluran data, isolator kabel dan pelindung tiap pasang kabel. Dengan lilitan semakin rapat, ditambah semakin baik isolator dan pemisahan tiap pasang kabel maka semakin rendah noise atau berkurangnya sinyal sehingga CAT6 mampu menyalurkan data dengan bandwidth tertinggi di kelasnya. Kabel CAT6 biasanya juga terdiri dari empat pasang kabel tembaga. Jika Anda melakukan instalasi jaringan 1000Mbps atau Gigabit LAN, tak ada pilihan lain, kabel UTP tipe inilah yang harus digunakan.

Shielded Twisted Pair

Kabel STP sama dengan kabel UTP, tetapi kawatnya lebih besar dan diselubungi dengan lapisan pelindung isolasi untuk mencegah gangguan interferensi. Jenis kabel STP yang paling umum digunakan pada LAN ialah IBM jenis/kategori 1.

“Shielded twisted pair” juga adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”).Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

Secara teknis kabel UTP memiliki spesifikasi seperti berikut

1.   Jarak terjauh 100 meter.

     2.   Dihubungkan dengan konektor RJ-45.

     3.   Memiliki beberapa kategori, yaitu : kategori 1, 2, 3, 4, dan 5.

     4.   Masalah yang dihadapi adalah : crosstalk.



       b. Shielded Twisted Pair (STP)

Secara fisik, kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar. Dimulai dari konstruksi kabel shielded mempunyai selubung tembaga atau aluminium foil yang khusus dirancang untuk mengurangi gangguan elektrik. Kekurangan STP adalah tidak samanya standar antar perusahaan yang memproduksinya dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya.

      Kelemahan kabel STP

1.      Attenuasi meningkat pada frekuensi tinggi.

2.      Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi

3.      timbulnya“crosstalk” dan sinyal “noise”.

4.      Harganya cukup mahal.

Konektor yang digunakan oleh Kabel UTP dan STP yaitu

RJ45
            Konektor RJ45 adalah konektor yang biasa dipergunakan dalam instalasi jaringan kecil (LAN) dimana kabel yang digunakan adalah kabel twisted pair tipe UTP. Konektor ini berfungsi untuk menghubungkan kabel UTP dengan NIC yang mana kini port yang dipergunakan kebanyakan adalah port RJ45.

Harga konektor yang cukup murah, dan pemasangan yang mudah membuat konektor ini populer5 di kalangan pengguna jaringan berskala kecil atau LAN.
Ciri-ciri yang mendasar dari konektor ini adalah warna konektor yang bening an terdapat 8 pin tembaga di ujung konektor ini sebagai pin-pin yang akan menghubungkan NIC dengan UTP. Cara pemasangannya cukup mudah, yakni dengan mengkrimping dengan tang krimping konektor RJ45, namun apabila terjadi kesalahan dalam pengkrimpingan, mau tak mau konektor ini harus diganti (sekali pakai).



C. Kabel Serat Optik (Fiber Optik)

Jenis kabel fiber optic merupakan kabel jaringan yang jarang digunakan pada instalasi jaringan tingkat menengah ke atas. Pada umumnya, kabel jenis ini digunakan pada instalasi jaringan yang besar dan pada perusahaan multinasional serta digunakan untuk antar lantai atau antar gedung.Kabel fiber optic merupakan media networking medium yang digunakan untuk transmisi-transmisi modulasi. Fiber Optic harganya lebih mahal di bandingkan media lain.

Kabel Fiber Optik adalah teknologi kabel terbaru. Terbuat dari glas optik. Di tengah-tengah kabel terdapat filamen glas, yang disebut “core”, dan di kelilingi lapisan “cladding”, “buffer coating”, material penguat, dan pelindung luar.Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banyak digunakan adalah LED atau Laser.

Kabel Fiber Optik banyak digunakan pada jaringan WAN untuk komunikasi suara dan data. Kendala utama penggunaan kabel fiber optik di LAN adalah perangkat elektroniknya yang masih mahal. Sedangkan harga kabel Fiber Optiknya sendiri sebanding dengan kabel LAN UTP.

Kabel fiber optik mendukung transmisi data berkecepatan tinggi tidak sama halnya dengan kabel tembaga (UTP dab Coaxial). besarnya data yangi dapat di transmisikan memungkinkan penggunaan komunikasi yang membutuhkan kecepatan seperti video konference. 10BaseF, 100BaseF, 1000BaseF merujuk kepada spesifikasi fiber optic yang membawa sinyal ethernet, angka F merujuk kepada Fiber.

Connector yang selalu digunakan untuk menyambung kabel fiber optik ialah ST connector yang menyerupai BNC Connector. Namun begitu SC connector akan menjadi lebih popular karena mudah digunakan.

Penggunaan fiber optik umumnya digunakan pada jaringan besar dan jaringan tulang punggung (backbone). Tipe ini berisi satu serat kaca tipis yang mengalirkan data dalam pulsa
cahaya. Cahaya pulsa merepresentasikan informasi digital yang dibawa melalui jaringan. Harga dan instalasi fiber optik memang mahal walaupun kini semakin turun karena itu pada umumnya
orang kemudian mengkombinasikannya dengan kabel tembaga.

Fiber Optik mempunyai karakteristik sebagai berikut :

1.      Kecepatan dan keluaran 100+ Mbps

2.      Biaya rata-rata pernode cukup mahal

3.      Media dan ukuran konektor keci

4.      Panjang kabel maksimal yang diizinkan yaitu 2 km (panjang)

      Kelebihan Fiber Optic:

1.      Ukuran kecil dan ringan

2.      Sulit dipengaruhi interferensi/ gangguan Redaman transmisinya kecil

3.      Bidang frekuensinya lebar

4.      Kapasitas bandwidth yang besar (gigabit per detik).

5.      Jarak transmisi yang lebih jauh ( 2 sampai lebih dari 60 kilometer).

6.      Kebal terhadap interferensi elektromagnetik.

      Kelemahan Fiber Optic:

1.      Instalasinya cukup sulit

2.      Tidak fleksibel

3.      Harga relatif mahal

4.      Tidak bisa di-tap di tengah

JENIS-JENIS FIBER OPTIC

1. Single-mode fibers

Mempunyai inti yang kecil (berdiameter 0.00035 inch atau 9 micron) dan berfungsi mengirimkan sinar laser inframerah (panjang gelombang 1300-1550 nanometer)

2. Multi-mode fibers

Mempunyai inti yang lebih besar(berdiameter 0.0025 inch atau 62.5 micron) dan berfungsi mengirimkan sinar laser inframerah (panjang gelombang 850-1300 nanometer)

CARA KERJA FIBER OPTIC

Sinar dalam fiber optik berjalan melalui inti dengan secara memantul dari cladding, dan hal ini disebut total internal reflection, karena cladding sama sekali tidak menyerap sinar dari inti. Akan tetapi dikarenakan ketidakmurnian kaca sinyal cahaya akan terdegradasi, ketahanan sinyal tergantung pada kemurnian kaca dan panjang gelombang sinyal.

Gambar macam-macam konektor Fiber Optik

Untuk sebagian akan dijelaskan

·         Konektor FC : digunakan untuk jenis kabel single mode dengan akurasi yang tinggi untuk menghubungkan   kabel dengan transmitter maupun receiver.

·         Konektor SC : digunakan dalam jenis kabel single mode dan bisa dilepas pasang. . Konektor SC,bentuknya persegi dan lebih mudah dihubungkan ke area yang ditentukan

·         Konektor ST : bentuknya seperti bayonet berkunci dan hampir mirip dengan konektor BNC. Umum digunakan pada jenis kabel single mode maupun multi mode. Konektor ini paling umum dan yang sering digunakan bersama kabel fiber optik. berbentuk batang, mirip dengan konektor BNC.

·         Konektor Biconic : jenis konektor yang pertama kali muncul dalam komunikasi fiber optik dan jenis ini sekarang sudah sangat jarang digunakan.

·         Konektor D4 : jenis komputer ini hampir mirip dengan konektor FC, hanya berbeda ukurannya. Perbedaannya sekitar 2 mm pada bagian ferrule-nya.

·         Konektor SMA : jenis konektor ini lebih dahulu muncul dari konektor ST yang sama-sama mempunyai penutup dan pelindung.

·         Konektor yang baru saat ini lebih popular adalah konektor MT-RJ. Konektor MT-RJ menggunakan model plastik seperti yang digunakan konektor RJ-45, yang memudahkan untuk dipasang. Dua kabel fiber terhubung ke dalam satu konektor, sama dengan konsep konektor SC

·         Beberapa jenis konektor lain yang biasanya digunakan dalam jaringan adalah Konektor FDDI, Konektor LC, Konektor MT Array.

HUB



            Hub adalah peralatan sentral yang berfungsi menghubungkan komputer-komputer atau peralatan-peralatan jaringan lainnya.

Hub menerima pesan dari node pengirim dan menjalankannya ke node tujuan. Hub identik dengan topologi star. Hub terdiri dari beberapa port. Port ini digunakan untuk memasang konektor RJ-45 yang sudah dipasangi kabel UTP. DiHUB

Hub adalah peralatan sentral yang berfungsi menghubungkan komputer-komputer atau peralatan-peralatan jaringan lainnya. Hub menerima pesan dari node pengirim dan menjalankannya ke node tujuan. Hub identik dengan topologi star. Hub terdiri dari beberapa port. Port ini digunakan untuk memasang konektor RJ-45 yang sudah dipasangi kabel UTP. Dilihat dari jumlah portnya, hub terdiri dari hub port 5, 8, 16, 24 dan 32. Salah satu port digunakan untuk hubungan antar-hub (cascading). Port yang digunakan untuk hubungan antar-hub disebut port uplink.

Hub merupakan perangkat jaringan yang bekerja di OSI layer 1, Physical Layer. Sehingga dia hanya bekerja tak lebih sebagai penyambung atau concentrator saja, dan hanya menguatkan sinyal di kabel UTP. HUB tdk Mengenal MAC Addressing / Physical Addressing shingga tdk bisa memilah data yg harus ditransmisikan shingga collision tdk bisa dihindari dari penggunaan HUB ini

Secara sederhana, hub adalah perangkat penghubung. Pada jaringan bertopologi star, hub adalah perangkat dengan banyak port yang memungkinkan beberapa titik (dalam hal ini komputer yang sudah memasang NIC) bergabung menjadi satu jaringan. Pada jaringan sederhana, salah satu port pada hub terhubung ke komputer server. Bisa juga hub tak langsung terhubung ke server tetapi juga ke hub lain, ini terutama terjadi pada jaringan yang cukup besar. Hub memiliki 4 – 24 port plus 1 port untuk ke server atau hub lain. Sebagian hub — terutama dari generasi yang lebih baru — bisa ditumpuk (stackable) untuk mendukung jumlah port yang lebih banyak. Jumlah tumpukan maksimal bergantung dari merek hub, rata-rata mencapai 5 – 8. Hub yang bisa ditumpuk biasanya pada bagian belakangnya terdapat 2 port untuk menghubungkan antar hub. Dari sisi pengelolaan ada dua jenis hub, yaitu manageable hub dan unmanageable hub. Manageable hub adalah hub yang bisa dikelola melalui software — sedangkan unmanageable hub tak bisa. Satu hal yang perlu diingat, hub hanya memungkinkan pengguna untuk berbagi (share) jalur yang sama. Kumpulan hub yang membentuk jaringan hub disebut sebagai “shared Ethernet.” Pada jaringan terbagi seperti itu, setiap anggota hanya akan mendapatkan persentase tertentu dari bandwidth jaringan yang ada. Misalkan jaringan yang digunakan adalah Ethernet 10Mbps dan pada jaringan tersebut tersambung 10 komputer, maka secara kasar jika semua komputer secara bersama mengirimkan data, bandwidth rata-rata yang bisa digunakan oleh masing-masing anggota jaringan tersebut hanyalah 1Mbps.

Pada jaringan bertopologi bus, ada juga perangkat sejenis hub — namanya repeater. Sesuai namanya, repeater bekerja memperkuat sinyal agar data bisa mencapai jarak yang lebih jauh.

KARAKTERISTIK DAN FITUR UTAMA HUB

Hub awalnya mensupport kecepatan ethernet 10 Mbps. Namun dewasa ini banyak hub memiliki kecepatan data 100 Mbps. Beberapa jenis hub mendukung dua kecepatan 10 Mpbs / 100 Mbps atau dikenal dengan dengan dual-speed hubs.

Karakteristik Hub :

- Tergolong peralatan Layer 1 dalam OSI model (Physical layer).

- Tidak dapat membaca paket-paket data.

- Tidak dapat mengetahui sumber dan tujuan data.

- Hanya berperan menerima dan meneruskan data yang masuk ke semua peralatan di jaringan

termasuk yang mengirim data

.- Dapat memperkuat sinyal elektrik data yang masuk sebelum dikirimkan ke tujuan.

Cara kerja HUB

Cara kerja alat ini adalah dengan cara mengirimkan sinyal paket data ke seluruh port pada hub sehingga paket data tersebut diterima oleh seluruh computer yang berhubungan dengan hub tersebut kecuali computer yang mengirimkan.

Sinyal yang dikirimkan tersebut diulang-ulang walaupun paket data telah diterima oleh komputer tujuan

Fungsi HUB

·         Memfasilitasikan penambahan penghilangan atau penambahan workstation

·         Menambah jarak network ( fungsi sebagai repeater )

·         Menyediakan fleksibilitas dengan mensupport interface yang berbeda ( Ethernet, Token ring, FDDI )

·         Menawarkan featur yang fault tolerance ( Isolasi Kerusakan )

·         Memberikan menegement yang tersentralisasi ( koleksi informasi, diagnostic)

Keuntungan menggunakan HUB

Menggunakan hub memungkinkan Anda untuk atap-drop pada percakapan dengan penganalisa protokol jaringan, sering disebut sebagai “sniffer

Kekurangan menggunakan HUB

Karena mereka mengulang semua lalu lintas yang mereka terima pada semua port tiap terhubung terpasang NIC akan memiliki waktu yang lebih sulit mendapatkan dengan lalu lintas ke jaringan

Switch



Switch adalah peralatan sentral yang juga berfungsi menghubungkan komputer-komputer atau peralatan-peralatan jaringan lainnya. Switch identik dengan hub, tetapi switch lebih “cerdas” dan memiliki performa tinggi dibanding hub.

            Switch utamanya disajikan untuk ethernet. Memiliki konfigurasi port yang beragam dari 5 port hingga puluhan port. Juga mendukung kecepatan 10 Mbps, 100 Mbps atau keduanya (dual speed).

Biasanya switch banyak digunakan untuk jaringan LAN token star.Dan switch ini digunakan sebagai repeater/penguat. Berfungsi untuk menghubungkan kabel-kabel UTP ( Kategori 5/5e ) komputer yang satu dengan komputer yang lain. Dalam switch biasanya terdapat routing, routing sendiri berfungsi untuk batu loncat untuk melakukan koneksi dengan komputer lain dalam LAN.

Switch adalah hub pintar yang mempunyai kemampuan untuk menentukantujuan MAC address dari packet. Daripada melewatkan packet ke semuaport, switch meneruskannya ke port dimana ia dialamatkan. Jadi, switchdapat secara drastis mengurangi traffic network.Switch memelihara daftar MAC address yang dihubungkan ke port-portnyayang ia gunakan untuk menentukan kemana harus mengirimkanpaketnya. Karena ia beroperasi pada MAC address bukan pada IP address,switch secara umum lebih cepat daripada sebuah router.

Karakterisktik Switch :

1.      Tergolong peralatan Layer 2 dalam OSI Model (Data Link Layer)

2.      Dapat menginspeksi data yang diterima

3.      Dapat menentukan sumber dan tujuan data

4.      Dapat mengirim data ke tujuan dengan tepat sehingga akan menghemat bandwith.

5.      Dapat menangani lebih dari dua port dan lebih dari dua komunikasi data dalam waktu bersamaan.

Cara kerja switch

1. Switch mengirimkan data mengikuti MAC address yang terdapat pada NIC sehingga switch mengetahui alamat tujuanya

2. Ketika paket data dikirimkan melalui salah satu port pada switch, maka pengiriman paket data tersebut tidak akan terlihat dan tidak terkirim ke setiap port lainnya sehingga masing-masing port mempunyai bandwidth yang penuh. Hal ini menyebabkan kecepatan pentransferan data lebih terjamin.
Keuntungan menggunakan switch

Performance : Karena sistem tertentu yang melekat pada switch hanya melihat informasi secara eksplisit ditujukan kepada NIC, ada sedikit overhead waktu yang dihabiskan membuang paket yang tidak perlu membaca setiap NIC mendapatkan paket sendiri dikirimkan ke switch secara independen satu sama lain terikat dengan NIC beralih. Hemat kabel, karena kabel straight atau cross yang sudah ada dapat digunakan di switch

Kekurangan menggunakan switch

- Harga sedikit lebih mahal daripada HUB dikarenakan switch adalah perkembangan dari HUB

- HUB hanya memiliki satu collision control untuk semua port yang memungkinkan dapat terjadinya bentrok/tabrakan data karena transmisi data hanya dikontrol oleh satu collision

- Hanya dapat menggunakan kabel straight, jadi bila ingin menggunakan kabel cross yang sudah ada harus diubah menjadi kable straight terlebih dahulu.

Kenapa Switch Lebih Baik?

            Di dalam hub tidak ada proses apa-apa dalam menangani traffic jaringan. Hub hanya mengulang sinyal yang masuk ke seluruh port yang ada pada hub tersebut. Ini akan sangat berbeda dengan switch, di dalam switch setiap port berfungsi juga sebagai suatu bridge. Jika suatu port terhubung dengan suatu device maka secara prinsipal setiap device akan bersifat independen terhadap device lainnya.

Perbedaan lainnya lagi adalah bahwa 10/100 ethernet hub hanya bekerja secara half-duplex, ini artinya adalah sebuah device hanya dapat mengirim atau menerima data pada suatu waktu tertentu. Switch mampu bekerja secara full-duplex yang artinya mampu menerima dan mengirimkan data pada saat yang bersamaan.

Sebagai contoh misalnya ada suatu switch yang pada port-nya terpasang beberapa device berikut ini:

- Komputer 1

- Komputer 2

- Komputer 3

- Printer

- File Server

- Uplink ke internet

            Perbedaan lainnya lagi adalah bahwa 10/100 ethernet hub hanya bekerja secara half-duplex, ini artinya adalah sebuah device hanya dapat mengirim atau menerima data pada suatu waktu tertentu. Switch mampu bekerja secara full-duplex yang artinya mampu menerima dan mengirimkan data pada saat yang bersamaan.

Pada kasus ini, Komputer 1 dapat melakukan proses print (cetak) dokumen, sementara itu Komputer 2 bisa mengakses file server, dan sementara itu pula Komputer 3 dapat melakukan akses ke Internet. Ini semua bisa dilakukan karena switch dapat secara pintar melakukan forward traffic paket data khusus hanya kepada device-device yang terlibat saja. Ini juga yang disebut dengan hubungan antar device yang simultan dan bersifat independen.

Jadi kesimpulannya di dalam switch terdapat suatu mekanisme filtering dan forwarding terhadap traffic jaringan yang melewatinya. Switch Bekerja pada lapisan data link ( Baca posting mengenai OSI Layer ) tetapi memiliki keunggulan di mana masing-masing port memiliki domain collision sendiri ( Port memiliki jalur data sendiri-sendiri ) Switch juga menganut sistem mac address learning dimana dia akan memiliki tabel pernerjemah pusat yang memiliki daftar penerjemah untuk semua port. Switch juga dapat membuat VPN antara port pengirim dan penerima. Switch ini menggunakan transmisi full duplex dimana memiliki jalur antara receive dan transmit data secara terpisah.

Dalam mengolah data switch dapat digolongkan dalam tiga jenis :

1. Store and Forward – switch akan meneruskan frame setelah data di terima secara lengkap.

2. Cut-Through Switch Meneruskan Frame tanpa menunggu penerimaan frame secara lengkap.

3. Fragment Free ( Hybrid ) merupakan kompromi dari kedua jenis switch diatas. Switch Juga diperkuat oleh teknologi VLAN ( Virtual LAN ) dimana dia mampu Mensegmentasi jaringan LAN secara logika tanpa harus menuruti lokasi fisik peralatan. Switch juga dapat berfungsi sebagai Spanning Tree protokol yang bersifat redundant jika dia menilai suatu jalur itu sibuk maka dia ( switch ) akan memilih jalur lain yang tidak sibuk.

            Jenis-jenis Switch

Switch yang beredar dipasaran terdiri dari dua jenis yaitu:

• Manageable Switch
• Non Manageble Switch

Non Manageble Switch

Adalah switch yang tidak dapat di managed, switch tersebut sudah siap pakai tinggal pasang dan switch sudah bisa digunakan tanpa perlu di seting. Harga switch Non Manageble lebih murah jika dibandingkan Manageable Switch Namun apabila terjadi masalah dengan jaringan kita, kita tidak akan bisa melakukan troubleshooting dengan mudah karena switch nya tidak bisa diapa-apakan. Problem yang paling sering terjadi diantaranya ip address conflict, tidak bisa konek dll. Ip address conflict, Apabila jaringan sudah mulai tersebar diberbagai area, akan sangat sulit melakukan troubleshooting computer mana yang menyebabkan masalah tersebut.
keuntungan dan kerugiannya Unmanaged switch :

Unmanaged switch adalah switch yang tidak dapat di-manage… maksudnya adalah switch tersebut pada saat kita membelinya, hanya bisa kita nyalakan dan tancap semua kabel UTP ke switch tersebut, dan sudah berfungsi dengan baik. Unmanaged switch biasanya dipilih oleh pengguna-pengguna yang memang tidak ingin ‘dipusingkan’ oleh konfigurasi peralatan jaringan, karena sekedar plug-and-play. Selain mudah dipasang, tentu saja karena tidak adanya modul management di dalam switch, harga dari switch tersebut akan lebih rendah dibandingkan switch yang managed.

Namun, apabila terjadi masalah dengan jaringan kita, kita tidak akan bisa melakukan troubleshooting dengan mudah, karena memang switch nya tidak bisa diapa-apakan  .
Apa sih contoh masalah yang paling sering terjadi ??? Dari beberapa pengalaman pemakai, problem yang paling sering terjadi di antaranya ip address conflict, tidak bisa connect, virus jaringan, dll.

IP address conflict, mestinya sering terjadi, dan apabila jaringan sudah mulai tersebar di berbagai area, akan sangat susah melakukan troubleshooting komputer mana yang menyebabkan masalah tersebut. Problem seperti ini jangan dianggap remeh, karena bisa saja seseorang di jaringan kita iseng-iseng mengganti IP nya dengan IP address server, atau router kita. Nah, kalau sudah terjadi seperti itu, bisa-bisa seluruh jaringan kita akan mengalami masalah besar !!
Tidak bisa connect…. biasanya terjadi dengan beberapa tipe network card tertentu yang tidak kompatibel dengan switch. Ini kemungkinan disebabkan karena adanya kegagalan proses autonegotiation antara si switch dengan network card. Jika kita menggunakan managed switch, kita masih bisa melakukan setting terhadap speed nya atau half duplex/full duplexnya. Tetapi dengan unmanaged, tentunya hal ini tidak bisa dilakukan.

Virus jaringan …. Apa ada di antara kita yang belum pernah ‘kebagian’ virus jaringan ini ??? Mestinya semua sudah pernah mengalaminya. Virus jaringan… lebih tepatnya kita sebut dengan virus/spy-ware yang memanfaatkan jaringan untuk melakukan proses pengembang-biakannya, akan sangat merepotkan jaringan kita, dan sering kali membuat seluruh switch menjadi mati total !! Tentu saja penulis tidak bermaksud menyatakan bahwa dengan managed switch hal ini akan teratasi. Namun dengan adanya managed switch, kita bisa memanfaatkan fitur-fitur yang ada di dalam switch tersebut seperti membatasi besarnya paket yang keluar dari suatu komputer, atau menyalakan fitur Quality of Service yang bisa memprioritaskan paket-paket tertentu di jaringan

.

Manageable switch

Adalah switch yang bisa di atur untuk kebutuhan jaringan tertentu, ada beberapa perbedaan mendasar yang membedakan antara switch manageable dengan switch non manageable.perbedaan tersebut dominan bisa di lihat dari kelebihan dan keunggulan yang dimiliki oleh switch manageable itu sendiri.kelebihan switch manageable adalah:
Mendukung penyempitan broadcast jaringan dengan VLAN

Pengaturan access user dengan access list Membuat keamanan network lebih terjamin
Bisa melakukan pengaturan port yang ada.

Mudah memonitoring trafick maintenance network karena dapat diakses tanpa harus berada di dekat switch.

Repeater

Repeater adalah perangkat jaringan yang digunakan untuk memperluas area jangkauan jaringan/ memperluas batas dari daerah jaringan LAN atau Nirkabel (WiFi). Repeater bekerja dengan menyebarkan/memperbarui sinyal-sinyal yang ditransmisikan untuk menjangkau kembali sinyal dan bentuknya seperti semula untuk memperpanjang jarak yang dapat ditempuh oleh sinyal tersebut. Repeater diperlukan karena sinyal-sinyal akan mengalami masalah (menjadi lemah) saat batas area jangkauan jaringan sudah mencapai batas maksimum panjannya. Perangkat ini bekerja dengan menerima sinyal dari server atau client dan menyebarkan kembali sinyal acces point.

            Fungsi Repeater adalah menerima sinyal dari satu kabel LAN dan memancarkannya kembali ke kabel LAN yang lain. Pada jaringan Wireless, Repeater diletakkan pada gedung-gedung yang tinggi, menara pemancar, atau dipuncak gunung. Hal ini bertujuan agar sinyal yang diterima dapat terpancar dan diterima dengan baik. Dengan adanya repeater, jarak gelombang yang jauh pun dapat dijangkau.

Router

            Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau internet menuju tujuannya, melalui sebuah proses yang disebut routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.

            Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN). Fungsi routing berguna untuk memilih rute yang terbaik dalam jaringan, sedangkan gateway berfungsi seperti komputer server.

Secara umum, router dibagi menjadi dua buah jenis, yaitu router statis dan router dinamis.

Ø  Static Router (Router Statis)

            Router Statis adalah sebuah router yang memiliki tabel routing statis yang di setting secara manual oleh para administrator jaringan.Konfigurasi routing jenis ini biasanya dibangun dalam network yang hanya mempunyai beberapa gateway, umumnya tidak lebih dari 2 atau 3. Static routing dibuat secara manual pada masing-masing gateway. Jenis ini masih memungkinkan untuk jaringan kecil dan stabil. Stabil dalam arti kata jarang down. Jaringan yang tidak stabil yang dipasang static routing dapat membuat kacau seluruh routing, karena tabel routing yang diberikan oleh gateway tidak benar sehingga paket data yang seharusnya tidak bisa diteruskan masih saja dicoba sehingga menghabiskan bandwith. Terlebih menyusahkan lagi apabila network semakin berkembang. Setiap penambahan sebuah router, maka router yang telah ada sebelumnya harus diberikan tabel routing tambahan secara manual. Jadi jelas, static routing tidak mungkin dipakai untuk jaringan besar, karena membutuh effort yang besar untuk mengupdatenya.

Ø  Dynamic Router (Router Dinamis)

            Router Dinamis adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya. Dalam sebuah network dimana terdapat jalur routing lebih dari satu rute untuk mencapat tujuan yang sama biasanya menggunakan dynamic routing. Dan juga selain itu network besar yang terdapat lebih dari 3 gateway. Dengan dynamic routing, tinggal menjalankan routing protokol yang dipilih dan biarkan bekerja. Secara otomatis tabel routing yang terbaru akan didapatkan.

            Seperti dua sisi uang, dynamic routing selain menguntungkan juga sedikit merugikan. Dynamic routing memerlukan routing protokol untuk membuat tabel routing dan routing protokol ini bisa memakan resource komputer.
